Proiettore Bell & Howell modello 621


1950 - 1970

inventario
IGB-9754
autori
Bell & Howell (progettista/ costruttore) ; Taylor, Taylor & Hobson Ltd (costruttore obiettivo)
collocazione
deposito
descrizione

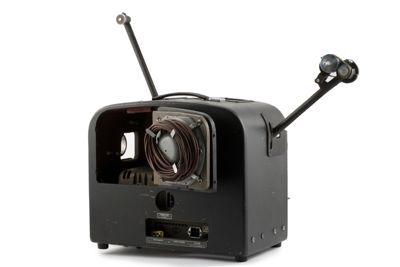

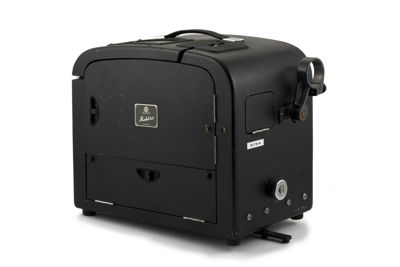

Il proiettore vero e proprio è contenuto in una custodia in legno rivestita in pelle con piedini ad altezza regolabile e sportelli apribili sui due lati per accedere all'apparecchio. All'interno di uno degli sportelli è fissato l'altoparlante. Sotto si hanno le prese per il collegamento di un amplificatore, un microfono e due vani porta fusibili.

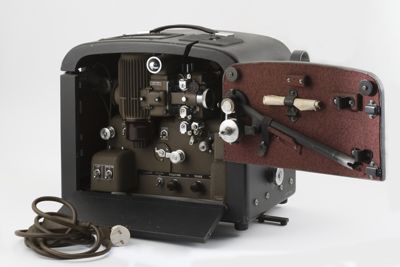

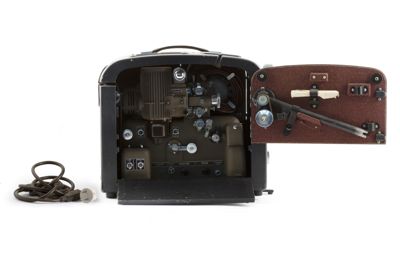

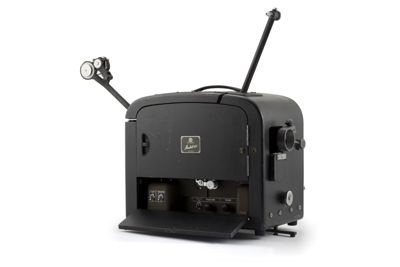

Aprendo la parete opposta si accede al proiettore costituito da apparato illuminante e dispositivo di proiezione con i comandi per l'accensione della lampada, del proiettore, la selezione di muto o sonoro, la regolazione del volume e dei toni, un selettore per moto avanti o indietro. L'apparato illuminante è costituito da una lampada, (max 1000W) inserita tra uno specchio concavo e una lente condensatrice. Davanti alla lente condensatrice si trova il dispositivo di proiezione. Questo è costituito da un obiettivo (16mm Super tal Projection 2 inch f/1-6) con messa a fuoco regolabile mediante un'apposita rotella posta accanto e vari cilindri, dentati e non, che permettono il corretto avanzamento e posizionamento della pellicola. Due bracci custoditi nell'interno della parete laterale si possono montare superiormente e posteriormente alla custodia e permettono la collocazione delle bobine una per la pellicola da 16mm da proiettare e l'altra che raccoglie quella già proiettata.
Tra lente condensatrice e obiettivo una fessura permette l'inserimento di un telaietto rettangolare che costituisce la guida per lo scorrimento della pellicola. Questo telaietto presenta una riquadro rettangolare in corrispondenza del punto in cui si posiziona il fotogramma che viene proiettato.
Il motore contenuto nella base è collegato a questi cilindri dentati che permettono l'avanzamento della pellicola mediante dispositivi custoditi accanto all'obiettivo.

Il primo spettacolo a pagamento della storia del cinema fu tenuto dai fratelli Lumiere a Parigi nel 1895 ed usava una pellicola da 35mm. Questa pellicola veniva prodotta dalla Eastmann Kodak con quattro perforazioni rettangolari poste sui lati di ciascun fotogramma, che inizialmente aveva dimensioni 18x24m. Venne utilizzato soprattutto per riprese e proiezioni professionali.
Successivamente vennero prodotti diversi formati sia più grandi che ridotti rispetto a questo. I più grandi come il 70mm, per immagini più luminose e proiezioni su schermi più grandi, i più piccoli per questioni economiche a d uso amatoriale.
In generale bisogna anche ricordare che il più grande passo avanti rispetto all'uso amatoriale di cineprese e proiettori venne fatto con l'avvento delle pellicole in acetato in sostituzione di quelle in nitrato, altamente infiammabile.
I formati ridotti che ebbero maggiore diffusione furono il 9.5mm, il 16mm, l'8mm in tutte le sue varianti e il Super 8.
Il formato 9.5mm della Pathé, introdotto nel 1922, aveva perforazione al centro del fotogramma e questo massimizzava l'area disponibile della pellicola. Però queste pellicole perforate al centro si danneggiavano e rompevano più facilmente di quelle alle estremi. Furono le prime pellicole economiche e di ampia diffusione. Furono anche le prime pellicole invertibili ovvero che in fase di sviluppo divenivano direttamente positive sulla stessa pellicola ed erano quindi proiettabili.
Negli stessi anni, la Kodak introdusse sul mercato il formato 16mm (in bianco e nero nel 1923 e a colori nel 1935 con le pellicole Kokachrome) di solito venduto in bobine da 30m. Fu un formato, nato per gli amatori ma un po' caro ed infine utilizzato soprattutto per documentari, per l'industria, per la TV. Inizialmente le pellicole 16mm erano forate su entrambi i lati, successivamente una riga di perforazioni venne tolta per inserire il sonoro (anni '60). Già nel 1929 si ebbero comunque i primi film con il sonoro.
Il formato 16mm era troppo caro per l'amatore così venne ideato l'8mm (Regular 8) nel 1932: una pellicola 16mm venne tagliata a metà e il numero di perforazioni raddoppiato. Negli anni '30 nacquero anche le pellicole Single 8 (prodotte dalla Fuji), con perforazioni più piccole e quindi area disponibile più ampia, e Double 8 in cui la pellicola da 16mm veniva utilizzata prima in un senso e poi nell'altro e poi tagliata a metà longitudinalmente. Il successo delle pellicole 8mm fu dovuto al prezzo contenuto e all'ampia diffusione che permettevano di acquistarle e svilupparle facilmente. Si diffusero anche numerosi film (ad esempio di Chaplin), cartoni animati, ecc. Nel 1935 venne anche introdotto un nuovo sistema di caricamento delle cineprese, quello a cartuccia.
Intorno al 1965 nasce la pellicola Super 8, con perforazioni ancora più piccole e 15m di pellicola racchiusa in caricatori in plastica di facile uso.
I formati 8mm potevano essere arricchiti da bande magnetiche contenenti il sonoro applicate sulle pellicole sviluppate. Nel 1973 nasce invece il Super8 Sonoro con banda magnetica per la registrazione simultanea.
Le cineprese e i proiettori seguirono l'evoluzione delle pellicole, diventando sempre più piccoli e maneggevoli, adattandosi ai nuovi formati disponibili (alcuni proiettori potevano leggere tutti i formati 8mm). Dal punto di vista tecnico l'evoluzione di obiettivi, diaframmi, otturatori, telemetri, ottiche porterà ad apparecchi sempre più accessoriati ma anche di facile uso soprattutto per il cineasta amatoriale.
La massima diffusione delle ultime cineprese Super 8 si ebbe tra il 1980 e il 1982. Nel 1985 la produzione cessò a causa dell'avvento del nastro magnetico. Oggi a sua volta superato dalle videocamere digitali.
definizione
proiettore cinematografico sonoro, elettrico, per pellicole 16mm
misure
altezza: 39 cm; larghezza: 25 cm; lunghezza: 46 cm; peso: 35 kg
materiali
metallo; plastica; vetro; legno
acquisizione
Sealed Air s.r.l. (2006)
iscrizioni
Model 621 (documentaria)
settore
Fotocinematografia
bibliografia
Futurinsieme Percorso, Futurinsieme : Percorso storico di tecnologie cinematografiche e televisive in vista di un futuro comune, Milano, Fiera Milano, 1986
tipologia
proiettore cinematografico
