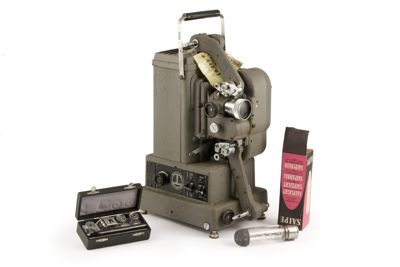

Proiettore cinematografico in metallo, di forma vagamente parallelepipeda poggiante su piedini ad altezza regolabile con maniglia per il trasporto.
E' costituito sostanzialmente da una base nella quale sono inseriti parte del motore e le parti elettriche con i relativi comandi all'esterno, una parte superiore divisa in apparato illuminante e dispositivo di proiezione.
Il motore funziona con una tensione di alimentazione di 110V collegato alla sorgente di alimentazione mediante un'apposita presa inserita nella base. Sopra la presa un interruttore permette di selezionare la potenza della lampada utilizzata, 250 o 500W, con relativo indicatore visivo su scala lineare. Sempre sulla base sono inseriti un interruttore per l'accensione/spegnimento, uno per l'avanzamento della pellicola, e un potenziometro per variare l'intensità della corrente in entrata.
L'apparato illuminante è racchiuso in un parallelepipedo a sviluppo verticale ed è costituito da una lampada da 500W inserita tra uno specchio concavo e una lente condensatrice. Sulla parte alta della lampada è appoggiato un coperchio a semisfera in alluminio. Accanto alla lampada è inserito un reostato a filo con comando esterno per la regolazione dell'intensità della luce. Questa parte è chiusa da un coperchio in metallo con fessure per l'aerazione e il raffreddamento.
Davanti alla lente condensatrice si trova il dispositivo di proiezione. Questo è costituito da un obiettivo con messa a fuoco regolabile mediante un'apposita rotella posta accanto, due bracci sui quali si inseriscono le bobine contenenti la pellicola da 16mm, una per la pellicola da proiettare e l'altra che raccoglie quella già proiettata, vari cilindri dentati e non che permettono il corretto avanzamento e posizionamento della pellicola, alcune leve di comando per la velocità di riproduzione (12-24 fotogrammi al secondo), per la visione diretta o all'indietro e per il riavvolgimento veloce. Tra lente condensatrice e obiettivo una fessura permette l'inserimento di un telaietto rettangolare che costituisce la guida per lo scorrimento della pellicola. Questo telaietto presenta una riquadro rettangolare in corrispondenza del punto in cui si posiziona il fotogramma che viene proiettato.
Il motore contenuto nella base è collegato a questi cilindri dentati che permettono l'avanzamento della pellicola mediante dispositivi custoditi accanto all'obiettivo e alle aste delle bobine.
Come accessori sono presenti una piccola trousse in legno ricoperta in pelle con interno imbottito contenente dei ricambi quali due ruote dentate, una guida con due rocchetti, un telaietto con fessura per fotogramma e una lampada da proiezione di ricambio da 500W.

Il primo spettacolo a pagamento della storia del cinema fu tenuto dai fratelli Lumiere a Parigi nel 1895 ed usava una pellicola da 35mm. Questa pellicola veniva prodotta dalla Eastmann Kodak con quattro perforazioni rettangolari poste sui lati di ciascun fotogramma, che inizialmente aveva dimensioni 18x24m. Venne utilizzato soprattutto per riprese e proiezioni professionali.
Successivamente vennero prodotti diversi formati sia più grandi che ridotti rispetto a questo. I più grandi come il 70mm, per immagini più luminose e proiezioni su schermi più grandi, i più piccoli per questioni economiche a d uso amatoriale.
In generale bisogna anche ricordare che il più grande passo avanti rispetto all'uso amatoriale di cineprese e proiettori venne fatto con l'avvento delle pellicole in acetato in sostituzione di quelle in nitrato, altamente infiammabile.
I formati ridotti che ebbero maggiore diffusione furono il 9.5mm, il 16mm, l'8mm in tutte le sue varianti e il Super 8.
Il formato 9.5mm della Pathé, introdotto nel 1922, aveva perforazione al centro del fotogramma e questo massimizzava l'area disponibile della pellicola. Però queste pellicole perforate al centro si danneggiavano e rompevano più facilmente di quelle alle estremità. Furono le prime pellicole economiche e di ampia diffusione. Furono anche le prime pellicole invertibili ovvero che in fase di sviluppo divenivano direttamente positive sulla stessa pellicola ed erano quindi proiettabili.
Negli stessi anni, la Kodak introdusse sul mercato il formato 16mm (in bianco e nero nel 1923 e a colori nel 1935 con le pellicole Kokachrome) di solito venduto in bobine da 30m. Fu un formato, nato per gli amatori ma un po' caro ed infine utilizzato soprattutto per documentari, per l'industria, per la TV. Inizialmente le pellicole 16mm erano forate su entrambi i lati, successivamente una riga di perforazioni venne tolta per inserire il sonoro (anni '60). Già nel 1929 si ebbero comunque i primi film con il sonoro.
Il formato 16mm era troppo caro per l'amatore così venne ideato l'8mm (Regular 8) nel 1932: una pellicola 16mm venne tagliata a metà e il numero di perforazioni raddoppiato. Negli anni '30 nacquero anche le pellicole Single 8 (prodotte dalla Fuji), con perforazioni più piccole e quindi area disponibile più ampia, e Double 8 in cui la pellicola da 16mm veniva utilizzata prima in un senso e poi nell'altro e poi tagliata a metà longitudinalmente. Il successo delle pellicole 8mm fu dovuto al prezzo contenuto e all'ampia diffusione che permettevano di acquistarle e svilupparle facilmente. Si diffusero anche numerosi film (ad esempio di Chaplin), cartoni animati, ecc. Nel 1935 venne anche introdotto un nuovo sistema di caricamento delle cineprese, quello a cartuccia.
Intorno al 1965 nasce la pellicola Super 8, con perforazioni ancora più piccole e 15m di pellicola racchiusa in caricatori in plastica di facile uso.
I formati 8mm potevano essere arricchiti da bande magnetiche contenenti il sonoro applicate sulle pellicole sviluppate. Nel 1973 nasce invece il Super8 Sonoro con banda magnetica per la registrazione simultanea.
Le cineprese e i proiettori seguirono l'evoluzione delle pellicole, diventando sempre più piccoli e maneggevoli, adattandosi ai nuovi formati disponibili (alcuni proiettori potevano leggere tutti i formati 8mm). Dal punto di vista tecnico l'evoluzione di obiettivi, diaframmi, otturatori, telemetri, ottiche porterà ad apparecchi sempre più accessoriati ma anche di facile uso soprattutto per il cineasta amatoriale.
La massima diffusione delle ultime cineprese Super 8 si ebbe tra il 1980 e il 1982. Nel 1985 la produzione cessò a causa dell'avvento del nastro magnetico. Oggi a sua volta superato dalle videocamere digitali.
La Bolex-Paillard introdusse sul mercato i proiettori modello G nel 1936. I modelli erano disponibili in versione monofilm, per un solo formato (8mm, 9.5mm, 16mm), e i modelli multifilm comprendenti guide, cilindretti dentati ecc per adattare il proiettore all'uso con diversi formati di pellicola.
Il meccanismo di avanzamento della pellicola utilizzava ingranaggi elicoidali e ruote dentate per catene al posto dei sistemi più comuni a cinghie.

G 16 3 obt. TOUS COURANTS D.C. - A.C. 0-60 Hz 110-125 VOLTS 550-630 WATTS (documentaria)
N° 219216 (documentaria)
KERN - PAILLARD SWITZERLAND 1:1,6 f=50mm N°162202 AR (documentaria)
MADE IN SWITZERLAND (documentaria)
SAIPE VOUS RECOMMANDE POUR VOS PRISES DE VUES SAIPLIGHT SLJ LUMIERE DU JOUR 5000°K SAIPLIGHT SL TEMPERATURE DU FILAMENT 3450°K SAIPAMBIA POUR PRISE DE VUES SUR FILM NOIR ET BLANC TEMPERATURE DU FILAMENT 3100°K SAIPCOLOR POUR PRISE DE VUES SUR FILM COULEUR - LUMIERE ARTIFIC. TEMPERATURE DU FILAMENT 3200°K MADE IN FRANCE (documentaria)
F4 6152C/05 130V 500W LAMPVOET ONDER BASE DOWN SOCKEL UNTEN CULOT EN BAS (documentaria)

Reyner J. H., Cine-Photography for Amateurs, Londra, Chapman and Hall Ltd, 1931

Tisdale M., Bolex Model G, in Bolex Collector, Atlanta (GA), © 2005-2008 bolexcollector.com, 2005
