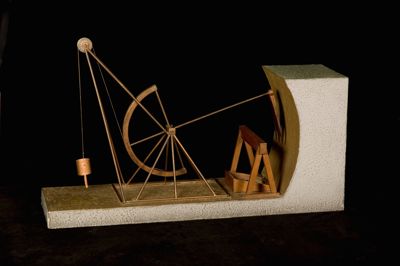

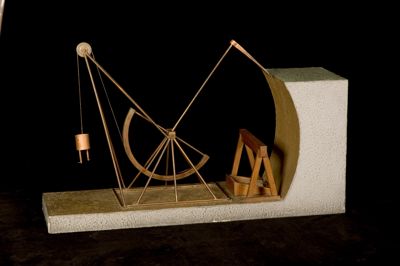

Questo modello è un'interpretazione di uno studio per una scavatrice di trincee per canali o fossatiIl: è costituito da un braccio rotante su un perno. A un'estremità c'è la zappa, all'altra un bilanciere a mezzaluna a cui è collegato un peso tramite una corda. Scavatrice, bilanciere e peso sono tutti montati su una stessa struttura metallica. La scavatrice è posta in prossimità di una sezione di trincea di canale, ai piedi della quale sta una transenna di legno e del materiale da costruzione

La zappa si muove grazie alla presenza del pesante bilanciere, che abbassandosi la fa salire, mentre il recipiente collegato, riempiendosi, permette alla zappa di scendere con gran forza, scavando così la trincea.
Il disegno di Leonardo, veloce e sintetico, è realizzato dopo il suo ritorno a Firenze si riferisce con probabilità a un progetto di canale che congiungesse l'Arno al mare all'altezza di Piombino. L'unica scritta che compare sul foglio si riferisce infatti alla località di Populonia.

Ing. A. Siriati/ Sestri Levante (firma)

Giorgione C., Leonardo da Vinci. La collezione di modelli del Museo, Milano, Museo Nazionale della Scienza e della Tecnologia, 2009

Sutera S., Leonardo : le fantastiche macchine di Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnologia di Milano : disegni e modelli, Milano, Skira, 2001

Leonardo da Vinci, I Manoscritti dell'Institut de France. Il Manoscritto L, a cura di Marinoni A., Firenze, Giunti Barbera, 1990

Curti O., Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnica, Firenze, Scala, Istituto Fotografico Editoriale, 1979

Gallerie Leonardo, Le Gallerie di Leonardo da Vinci nel Museo Nazionale della Scienza e della Tecnica, Milano, Museo Nazionale della Scienza e della Tecnica, 1963
