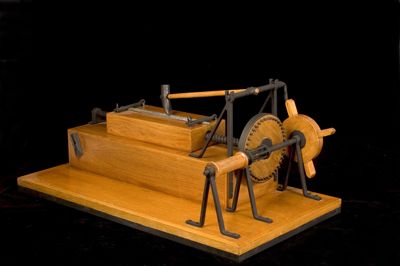

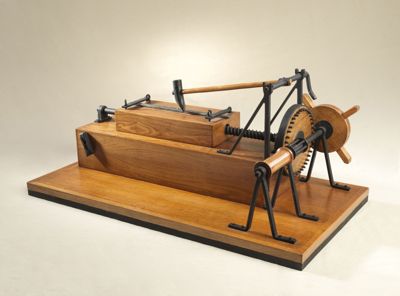

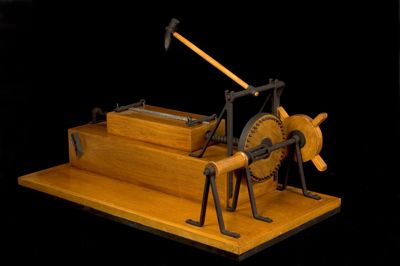

Questa modello interpreta uno studio di macchina per intagliare le lime meccanicamente: è costituito da una base in legno su cui scorre un carrello collegato a una vite senza fine, a sua volta collegata tramite ingranaggio e pignone a un albero di trasmissione. A una delle estremità dell'albero una ruota a quattro denti ingrana un perno a sua volta collegato a un martello. Sull'albero di trasmissione è collocato anche un rocchetto.

Tra i primi disegni fiorentini di Leonardo relativi a macchine utensili si distingue il foglio 24 r del Codice Atlantico eseguito tra il 1478 e il 1480 e raffigurante una macchina per intagliare le lime grazie all'energia rilasciata da un peso ("Modo che le lime si intaglino di lor medesimo"), così come funzionavano molte delle macchine dell'epoca. Il segno grafico incerto è ancora molto debitore alla tradizione toscana, così come la scrittura dai numerosi occhielli aperti è vicina alla scrittura notarile fiorentina, imparata dal padre e dal nonno.

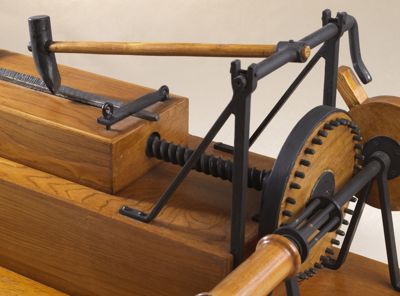

Un peso collegato al rocchetto (non ricostruito ma presente nel disegno di Leonardo), cadendo per gravità svolge una corda dal rocchetto, facendo girare l'albero di trasmissione. La rotazione dell'albero aziona la ruota a quattro denti, che solleva il martello facendolo poi cadere, come una ruota a camme. Il martello intaglia così la lima. Contemporaneamente l'albero mette in moto il pignone e la ruota dentata collegata alla vite senza fine, spostando il carrello su cui è collocata la lima in maniera sincronizzata rispetto al movimento del martello.
Anche se in maniera semplificata, Leonardo già sviluppa la tendenza a studiare soluzioni già esistenti di meccanismi automatici attraverso la coppia tradizionale di ruota dentata e pignone, che negli anni successivi si faranno sempre più complessi e sfrutteranno un vocabolario più ampio di elementi macchinali, come viti senza fini, molle, balestre, camme, giunti cardanici.

Ing. A. Siriati/ Sestri Levante (firma)

Sutera S., Leonardo : le fantastiche macchine di Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnologia di Milano : disegni e modelli, Milano, Skira, 2001

Gallerie Leonardo, Le Gallerie di Leonardo da Vinci nel Museo Nazionale della Scienza e della Tecnica, Milano, Museo Nazionale della Scienza e della Tecnica, 1963

Leonardo da Vinci, Il Codice Atlantico della Biblioteca Ambrosiana di Milano, a cura di Marinoni A., Firenze, Giunti Barbera, 1979, 12
