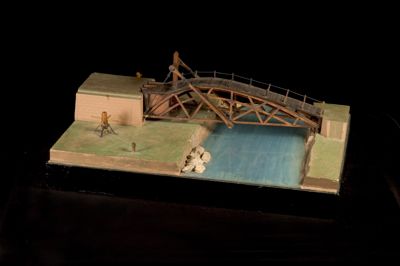

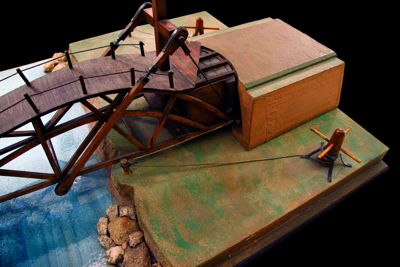

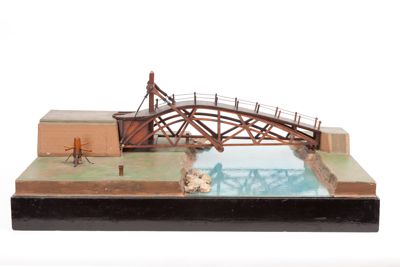

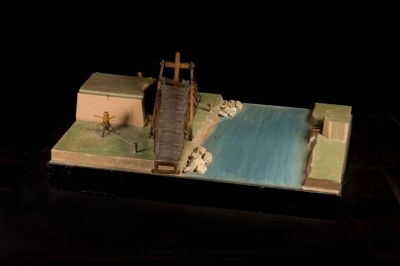

Il modello rappresenta un ponte a profilo parabolico costruito sopra un corso d'acqua. Sulla sinistra, la parte terminale di una strada costruita su un terrapieno che termina in corrispondenza dell'inizio del ponte. Il perno del ponte è costituito da un cassone appesantito da pietre. Il ponte, a un'unica campata centinata, è a profilo parabolico. L'estremità libera, sottile e leggera, poggia - quando il ponte è chiuso - su un sostegno di tronchi dall'altra parte della riva, dove ricomincia la strada. Il perno del ponte è collegato a due argani posizionati ai due lati del terrapieno.

Leonardo descrive e progetta numerosi ponti girevoli, ad incastro e a cavalletti, spesso con funzione militare. Questi ponti dovevano essere edificabili con materiale facilmente reperibile e trasportabile. Nella sua lettera a Ludovico il Moro, li descrive come "ponti leggerissimi e forti atti a portare facilissimamente, e con quelli seguire e alcune volte fuggire li nemici, e altri securi e inoffensibili da foco di battaglie, facili e comodi da levare e ponere".

Scienza Tecnica, Scienza e Tecnica di Leonardo : Artiglieria-Genio-Marina-Aeronautica, Roma, Stabilimento Fotomeccanico dell'Aeronautica, 1952

Gallerie Leonardo, Le Gallerie di Leonardo da Vinci nel Museo Nazionale della Scienza e della Tecnica, Milano, Museo Nazionale della Scienza e della Tecnica, 1963

Leonardo da Vinci, Il Codice Atlantico della Biblioteca Ambrosiana di Milano, a cura di Marinoni A., Firenze, Giunti Barbera, 1979, 12

Sutera S., Leonardo : le fantastiche macchine di Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnologia di Milano : disegni e modelli, Milano, Skira, 2001
