Telecamera RCA MI-40534


1954 - 1970

inventario
IGB-10062
autori
RCA (progettista/ produttore) ; Houston Fearless 76 Inc. (costruttore cavalletto) ; Taylor, Taylor & Hobson Ltd (costruttore obiettivo)
collocazione
deposito
descrizione
Telecamera costituita da una camera con raffreddamento nella quale sono contenuti tre tubi Image Ortichon con i relativi circuiti di deflessione verticale e orizzontale e di protezione, tre circuiti preamplificatori per ciascuno dei tre canali a colori. I collegamenti elettrici tra la rete di alimentazione e le parti della telecamera sono assicurati da 24 cavi conduttori. Si hanno inoltre due trasformatori per l'alimentazione dei filamenti. Nella parte posteriore si ha un visore con paraluce al centro di un pannello di comando. Si hanno quindi delle manopole per la messa a fuoco e per la regolazione della luminosità e del contrasto e dei tasti per il controllo dei tre colori rosso, blu, verde.
Sono inoltre presenti dei connettori per il collegamento di dispositivi esterni di comunicazione tra il cineoperatore e gli altri operatori presenti. Infine si hanno due interruttori per attivare le modalità di sovrascansione e per avviare la ventola di raffreddamento.

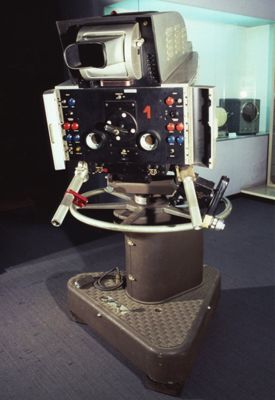

Sempre sul retro, nella parte bassa, si hanno due maniglie utilizzate per muovere la telecamera lateralmente e verticalmente (movimento basculante) e per la messa a fuoco (quella di destra).

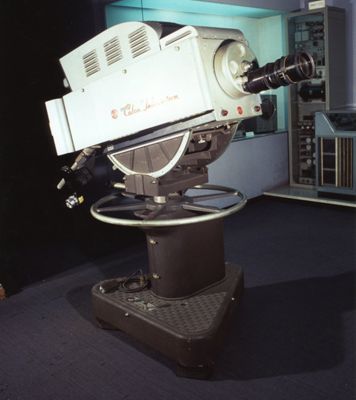

Sulla parete frontale si ha una torretta rotante con quattro fori per l'inserimento di altrettanti obiettivi di focali differenti. Attualmente è montato un obiettivo con ghiere per la messa a fuoco e per la regolazione dell'apertura del diaframma (da f/4,5 a f/45). La torretta viene fatta ruotare agendo su un dispositivo manuale inserito sul retro della telecamera.
Sotto alla torretta sono presenti due luci rosse che si accendono quando la telecamera è in funzione.
La parte superiore della telecamera è chiusa da una copertura in metallo apribile che permette l'accesso alle parti ottiche ed elettriche della telecamera stessa. Anche lateralmente la telecamera è apribile e permette di accedere ad altre parti elettriche.
La telecamera è posta su un carrello in metallo di grosse dimensioni con tre rotelle per agevolare lo spostamento ed alcuni connettori elettrici. La ruota posta in orizzontale permette la rotazione della telecamera attorno ad un asse verticale.

Le serie di telecamere RCA denominate TK-40 e TK-41 sono state le prime immesse sul mercato che trasmettevano immagini a colori dal vivo per il broadcasting televisivo degli Stati Uniti. Il primo modello era del 1953 e i successivi sono stati utilizzati fino a tutti gli anni '60.
Questo modelli denominati MI-40500 e numeri seguenti, utilizzavano il sistema televisivo a colori NTSC introdotto nel 1953 dalla RCA.
Nel 1954, negli Stati Uniti, cominciano le trasmissioni a colori, con lo standard NTSC ((National Television System Committee). In Europa arriverà nel 1967 con due diversi standard: SECAM (Sequential Couleur Avec Memoire, Francia e Paesi dell'EST) e PAL (Phase Alteration Line, Germania e UK). L'Italia sceglierà lo standard PAL nel 1972. Il ritardo accumulato fu causato dal contesto politico/sociale e dalla cruciale scelta dello standard e non da limiti tecnologici. Le prime trasmissioni a colori italiane si avranno solo nel 1977.
definizione
telecamera per ripresa televisiva elettronica, a colori
misure
altezza: 184 cm ca.; larghezza: 95 cm ca.; lunghezza: 155 cm ca.
materiali
metallo; vetro; materiale plastico
acquisizione
RAI (2004)
iscrizioni
COLOR CAMERA MI-40534 SER.. 1037 105-125VOLTS 60 CYCLES 220 WATTS RADIO CORPORATION OF AMERICA CAMDEN N.J. MADE IN U.S.A. (commerciale/ documentaria)
CRADLE TILT HEAD THE HOUSTON FEARLESS CORP. PATENT N° 2796226 (commerciale/ documentaria)
CRADLE HEAD, HEAVY DUTY MI-40824 SER. 1178 MADE BY HOUSTON FEARLESS LOS ANGELES CALIFORNIA (commerciale/ documentaria)
RAI TC 017813 (inventariale)
104/290 100/4050 569331 Studio Varotal 104/300 (documentaria/ funzionale)
RAI TC A233679 (inventariale)
Made by TAYLOR TAYLOR & HOBSON Leicester, England Pat. App. For. 104/304 (commerciale/ documentaria)
settore
Telecomunicazioni
bibliografia
Ravalico D. E., Meraviglie dell'Elettronica e della Televisione, Milano, Hoepli, 1951

Corazza G. M./ Zenatti S., Dentro la televisione : strumenti, tecniche e segreti della TV, Roma, Gremese Editore, 1999

Soresini F., Di tubo in tubo : Storia dei tubi elettronici nel centenario del diodo : 1904-2004, a cura di A.I.R.E., Albino (Bergamo), Sandit, 2004
tipologia
telecamera per ripresa televisiva
scheda ICCD
PST
