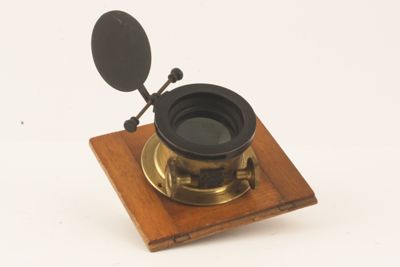

Questo obiettivo è costituito da due cilindri in metallo e ottone liberi di scorrere uno sull'altro. Alle estremità di quello più interno sono inserite due lenti. La lente più esterna è montata su un telaio avvitato al cilindro. Sul telaio è montato un coperchio in metallo vincolato in un punto. Nel punto di saldatura è inserita una piccola asta con due rotelle alle estremità che permettono l'apertura del coperchio. Tra i due cilindri è inserita una cremagliera per la messa fuoco. Lo spostamento dei due cilindri concentrici lungo la cremagliera è possible agendo su due rotelle posizionate alle estremità di una vite senza fine inserita sulla cremagliera.

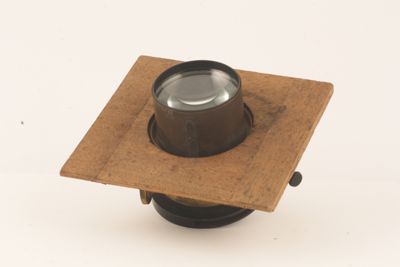

A metà dell'obiettivo è inserita una flangia per il fissaggio su un portaobiettivo. Il portaobiettivo è costotutio da una tavoletta in legno che andava inserita sull'apparecchio fotografico.

Kingslake, R., A History of photographic Lens, San Diego, California, U.S.A., Academic Press, 1989
