circuito sintonico per stazione radiotelegrafica Marconi
1909 - 1920
inventario
D-39
autori
Marconi, Guglielmo
(inventore)
; Officine Radiotelegrafiche Marconi
(costruttore)
collocazione
M2/ Marconi e la Radio
descrizione

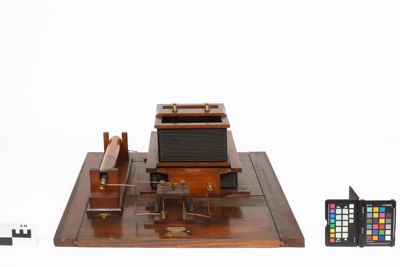

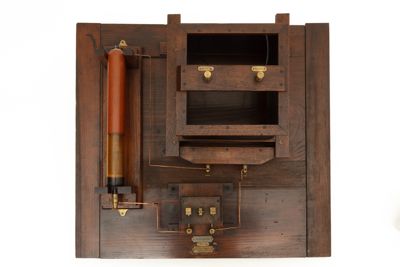

E' composto da una tavola in legno su cui sono fissati una doppia bobina accopiata (Jigger o trasfomatore ad alta frequenza) e una bottiglia di Leida (condensatore) in posizione orizzontale. Il castello in legno delle due bobine è costruito in modo che la bobina superiore possa scorre rispetto a quella inferiore in modo da poter fare variare il flusso magnetico concatenato. La bobina inferiore del Jigger è collegata in serie con il condensatore (per formare il circuito LC) mentre quella superiore, scorrevole, presenta alla sommità due serrafili per il collegamento all'antenna (o aereo) e alla terra. Completa lo strumento un castello in ebanite e legno con due serrafili per il collegamento del circuito al generatore di oscillazione (oscillatore e rocchetto).
definizione
circuito sintonico per stazione radiotelegrafica Marconi
misure
altezza: 30 cm; larghezza: 65 cm; profondità: 60 cm; peso: 5 kg
materiali
legno; vetro; rame; ottone
acquisizione
Civico Museo Navale Didattico-Comune di Milano (1966)
iscrizioni
OFFICINE MARCONI/ N° 1061120 GENOVA (sigla)
UFFICIO MARCONI (sigla)
TAV. A (documentaria)
UFFICIO MARCONI (sigla)
TAV. A (documentaria)
settore
Telecomunicazioni
bibliografia
Soresini F., Epopea della radio : Storia di un uomo, Maser (TV), Mosè Edizioni, 1996
Solari L., Storia della radio, Milano, S.A. Fratelli Treves Editori, 1939
Jensen R. P., In Marconi's footsteps 1894 to 1920 early radio, Kenthurst NSW Australia, Kangaroo Press, 1994
Solari L., Storia della radio, Milano, S.A. Fratelli Treves Editori, 1939
Jensen R. P., In Marconi's footsteps 1894 to 1920 early radio, Kenthurst NSW Australia, Kangaroo Press, 1994
tipologia
circuito sintonico
