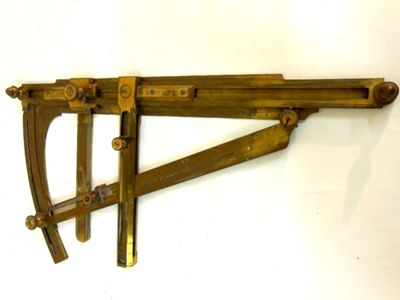

Lo strumento si compone di due regoli che scorrono lungo il lembo di una riga mantenendosi normali al lembo stesso. Per questo sono fissati a due cursori scorrevoli. Un'altra riga o alidada è fissata per la sua estremità a un perno situato sul lembo della riga. L'alidada può ruotare intorno a questo perno e percorrere con l'altra estremità il lembo graduato. L'alidada è munita di nonio

Lo squadro grafico Paganini per le altezze n°5 fa parte degli strumenti che permettevano di passare dalla misura delle coordinate fotogramma alla determinazione spaziale del corrispondente punto sul terreno ideati da Pio Paganini dal 1878, per il progetto di rilevamento generale del territorio dello Stato e della formazione della nuova Carta Topografica d'Italia affidato all'Istituto Topografico Militare (in seguito Istituto Geografico Militare).
Questo esemplare venne donato dall'IGM al CNR in occasione dell'Esposizione Universale di Chicago del 1933, "A Century of Progress", che intendeva celebrare il progresso scientifico e tecnologico.

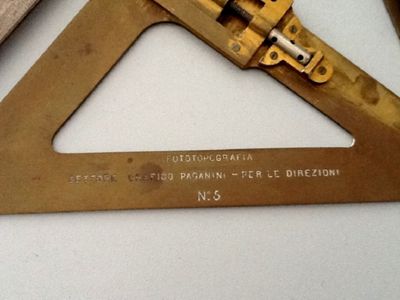

FOTOTOPOGRAFIA SQUADRO GRAFICO PAGANINI - PER LE ALTEZZE N°5 (commerciale / funzionale)

Paganini, Pio, 1901
