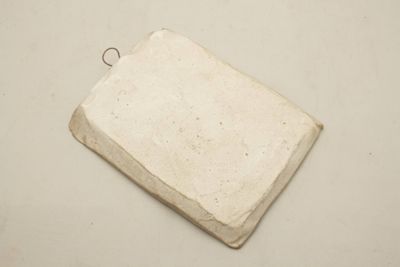

Forma in gesso con riprodotta un'immagine in negativo. Questa forma è contenuta con altre in gesso e in legno in una bacheca chiusa da un vetro.

La sezione fonderia campane è stata allestita in questo Museo nel 1957, con la collaborazione della Fonderia F.lli Barigozzi di Milano.
La Fonderia Barigozzi, succeduta alla Fonderia Napoleonica Eugenia, produceva campane in bronzo e fusione di monumenti. Nel 1868 i Barigozzi si insediarono nella fonderia dotandola di un grosso forno a riverbero necessario per realizzare in una sola fusione interi complessi di campane detti "concerti" tipici della tradizione ambrosiana. Dalla seconda metà del XIX secolo la fonderia realizzò campane sia per città italiane che per comunità italiane all'estero.
Alla fine degli anni '60 la richiesta di campane andò scemando, rimase invece, ancora per alcuni anni, la produzione artistica di qualità (ad esempio il monumento ad Alessandro Manzoni in piazza San Fedele e la statua equestre di Vittorio Emanuele II in piazza del Duomo sempre a Milano).
Nel 1975 la Fonderia F.lli Barigozzi, cessò l'attività.
Questa sezione ha visto la ricostruzione di un ambiente al vero per rappresentare una fonderia di bronzo. Il ciclo di lavorazione delle campane prevede diverse fasi.
Innanzitutto occorre costruire una forma in legno che riproduca il profilo della campana. Con essa si costruisce la cassa d'anima che riproduce la cavità del pezzo ovvero una struttura cava di mattoni refrattari corrispondente all'interno della campana. Questo profilo, detto maschio o anima, viene montato su un trave orizzontale che può ruotare attorno ad un asse verticale. Su questa anima si sovrappongono diversi strati d'argilla fino ad ottenere una falsa campana, detta camicia, di spessore uguale a quello voluto per la campana in bronzo. Su questa superficie si applicano fregi e iscrizioni con la tecnica a cera persa. Durante la preparazione di questo mantello in argilla, l'interno viene riscaldato con carboni ardenti per essiccare più velocemente l'argilla e sciogliere la cera. Per completare la formatura, la falsa campana viene eliminata e il mantello viene collocato sull'anima lasciando un'intercapedine per la fusione di bronzo. Mantello e anima vengono interrate in una fossa (in un contenitore detto staffa) e bloccati con terra e sabbia speciale per evitare movimenti durante la fusione. La forma è completata con i canali di colata del metallo fuso e i canali di scarico dell'aria. A questo punto il fonditore apre la bocca del forno e il bronzo scorre nei canali fino alla testa della campana. La colata prosegue fino al totale riempimento della forma.
Dopo il raffreddamento la campana viene estratta dalla fossa utilizzando l'argano posto sopra il forno a riverbero, detto capra, e liberata da anima e mantello. Poi viene pulita da terra e sabbia (sterratura), pulita dalle sbavature ovvero da quelle appendici aggiunte per esigenze tecnologiche (es. attacchi di colata) e da eventuali difetti di fusione, infine lucidata.

Museoscienza, Museoscienza, Milano, 1978

Motori Primi, Motori Primi Metallurgia - Fonderia : nel Museo Nazionale della Scienza e della Tecnica Leonardo da Vinci, Milano, Museo Nazionale della Scienza e della Tecnica, 1959

Morelli F., Fusione a "cera persa" : Arte e tecnica, in Museoscienza : periodico del museo nazionale della scienza e della tecnica "Leonardo da Vinci", Milano, Museo Nazionale della Scienza e della Tecnica, 1962, v. 96, p.4-12

Somigli G., Breve storia della fonderia, Milano, Associazione Italiana di Metallurgia, 1953

Dizionario Tecnico, Dizionario Tecnico di Fonderia, a cura di Commissione Tecnica del Gruppo Fonderie dell'Anima, Milano, Anima, 1938

Fonderia Napoleonica, La famiglia Barigozzi, in Fonderia Napoleonica Eugenia, Milano, Museo DFB, 2010
