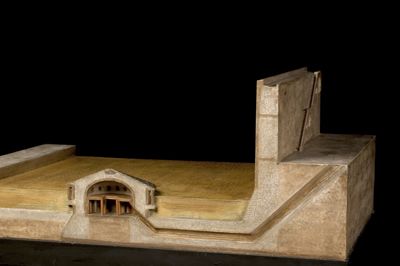

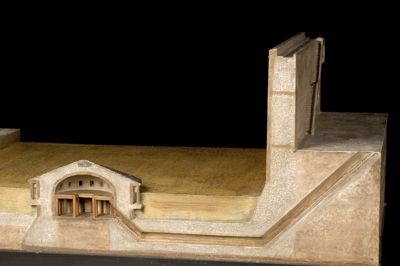

Il modello rappresenta una sezione di fortificazione con relativo fossato. Al centro del fossato è posta una torre bassa, di grande diametro e con una sovrastruttura conica: il suo profilo sporge appena dal pelo dell'acqua. Ha un accesso sotterraneo e una linea di tiro sul pelo d'acqua. Le mura esterne sono rivestite di fieno per attutire i colpi d'artiglieria. La torre è dotata di un'intercapedine utilizzata come sfogatoio dei fumi e dei rumori degli spari. La torre è dotata inoltre di soppalco per elevare il piano di calpestio e rendere così i tiri dalle feritoie il più radente possibile.

Leonardo elabora probabilmente questo disegno nel periodo trascorso in Romagna al servizio di Cesare Borgia. Si tratta di una nuova concezione di struttura offensiva, poco aggredibile anche servendosi delle armi da fuoco già diffuse alla fine del XV sec.

Ermenegildo Menichetti/ capo plasticista/ Istituto Storico Arma del Genio (sigla)

Scienza Tecnica, Scienza e Tecnica di Leonardo : Artiglieria-Genio-Marina-Aeronautica, Roma, Stabilimento Fotomeccanico dell'Aeronautica, 1952

Gallerie Leonardo, Le Gallerie di Leonardo da Vinci nel Museo Nazionale della Scienza e della Tecnica, Milano, Museo Nazionale della Scienza e della Tecnica, 1963

Sutera S., Leonardo : le fantastiche macchine di Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnologia di Milano : disegni e modelli, Milano, Skira, 2001

Leonardo da Vinci, Il Codice Atlantico della Biblioteca Ambrosiana di Milano, a cura di Marinoni A., Firenze, Giunti Barbera, 1979, 12
