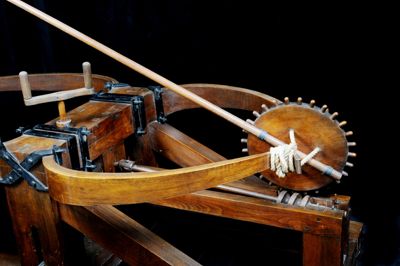

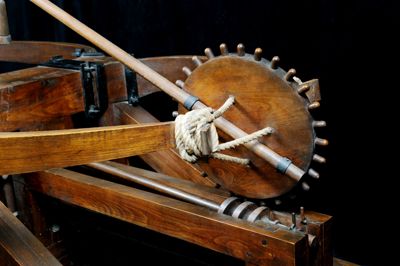

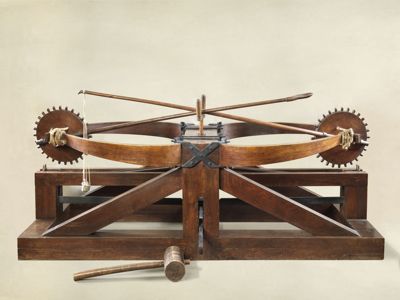

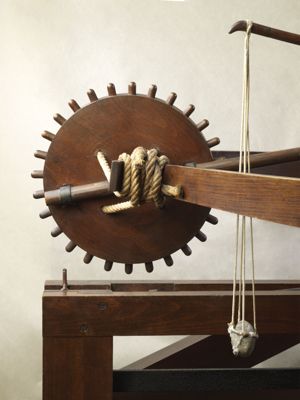

Il modello rappresenta una doppia balista, una macchina ossidionale della tradizione medioevale. In una struttura di legno sono montati due molle a balestra (in legno lamellare). Alle estremità delle molle due ruote dentate sono collegate con una corda. Sulle ruote sono inseriti due bastoni: uno termina con un'estremità a fionda, altra con una a cucchiaio. Le due ruote dentate ingranano anche due viti senza fine posizionate alle estremità di un albero di trasmissione (diviso in due semiassi) , collegato a sua volta a una manovella tramite coppia ruota dentata-vite senza fine. L'albero è collegato inoltre a una leva che lo può far innestare o meno alle due ruote dentate caricate collegate alle molle

Il disegno di Leonardo è in questo caso molto dettagliato, ricco di specifiche sulle misure, oltre a contenere dettagli dei vari elementi ma soprattutto dei congegni di carica e sgancio dei bastoni.

Leonardo da Vinci, Il Codice Atlantico della Biblioteca Ambrosiana di Milano, a cura di Marinoni A., Firenze, Giunti Barbera, 1979, 12

Sutera S., Leonardo : le fantastiche macchine di Leonardo da Vinci al Museo Nazionale della Scienza e della Tecnologia di Milano : disegni e modelli, Milano, Skira, 2001

Gallerie Leonardo, Le Gallerie di Leonardo da Vinci nel Museo Nazionale della Scienza e della Tecnica, Milano, Museo Nazionale della Scienza e della Tecnica, 1963

Scienza Tecnica, Scienza e Tecnica di Leonardo : Artiglieria-Genio-Marina-Aeronautica, Roma, Stabilimento Fotomeccanico dell'Aeronautica, 1952
